Som billedet viser går udstødning og luft indsugning i to forskellige retninger. Eberspacher fyret bryder sig ikke om at indånde egne udstødningsgasser. Udstødning er ført ud under højre forhjul
Sikring til blæser
Sikring til blæseren sidder inde under plast dækslet der sidde over Speedo meter. Dækslet fjernes ved løsne de to stjerne skruer bag rattet.
Eberspacher oliefyr relæ til bilens ventilator
Eberspacher easystart t uge timeren har kontrollen over bilens oprindelige varme blæser. Som det ses på billede skal 12 v fra eberspacher sikringsboks tilsluttes direkte til relæ til blæser og styring af relæ kommer inde fra bilen hvor easystart t timer sidder.
Sikringsboks til eberspacher fyr

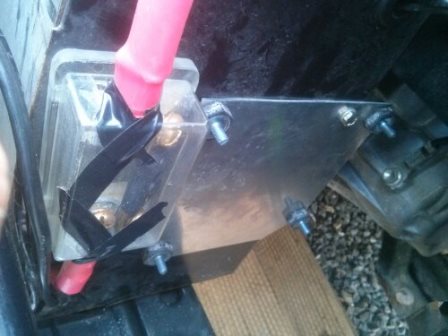

Batteriet frakobles (12v) og kabelsko til eberspacher ledningsnettets 12 volt tilsluttes (til rød ledning som på billedet) til bilens originale sikringsboks. stel ledning har jeg monteret direkte på stelpunkt under sikringsboksen, men den kan udmærket tilsluttes den sorte ledning i sikringsboks.

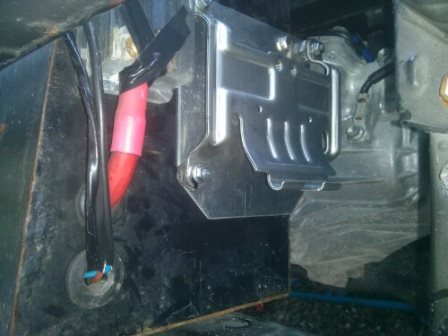

Den lille eberspacher sikringsboks med tre sikringer, har jeg monteret foran bilens sikringsboks på en af de plader der var med i kittet. Derpå er også monteret relæet til at tænde bilen ventilationssystem

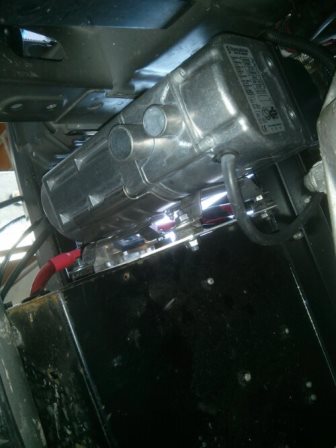

Placering af eberspacher fyr

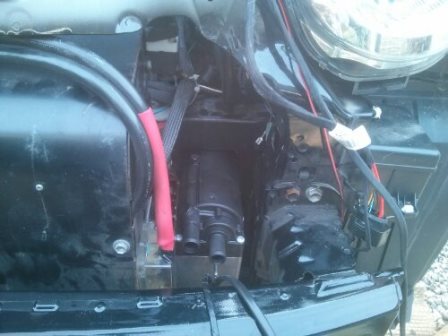

Fyret er placeret samme sted som den originale vandsbeholder.
Der er lavet en aluplade som de vibrations dæmpende bolte sidder på.

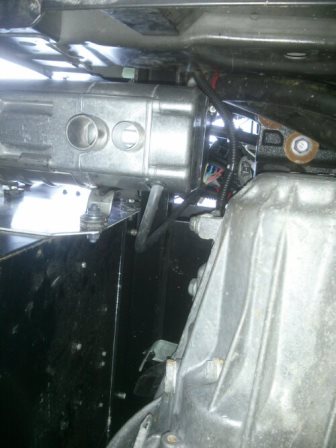

Som det kan ses på billederne kan eberspacher fyret lige nøjagtigt være der
