Reparation af powerlab8 v2

For at få Powerlab8 v2 RC lader til at køre igen, skulle der skiftes 3 mosfets. Det ser ud til at være ’standard’ at disse tre Output mosfets brænder af, uvist hvorfor denne konkrete powerlab8 stod af.

Først prøvede jeg med nogle IRF640 mosfet. Det er HEXFETS og de kan styres direkte fra 5 volt fra en arduino eller lignende MCU.

Powerlab8 v2 kom med ’safety error 96′ som står for ‘PMW ratio too high’. Efter noget søgning i google fandt jeg det var en fejl der typisk fremkom ved defekte Powerlab8 som skulle til reparation. Eller fordi ens setup ikke passer helt samme. Dvs. for lille strømforsyning, for lav spænding ind osv.

I dette tilfælde kom fejl koden fordi jeg brugte IRF640 !

IRF640 åbner ikke helt ved 5 volt, der kan maks trækkes ca. 3-4 ampere ved 5 volt, og det er nemt at forestille sig at styringen i powerlab8 søger at kompensere ved at hæve dutycyle til maks.

En IRL540 ville være et  bedre valg, den klarer næsten fuld strøm ved 5 volt.

I et tidligere projekt med en mppt lader med arduino, bruge jeg en IRFZ44n.

Det viser sig at denne MOSFET virker fint i powerlab8 v2.

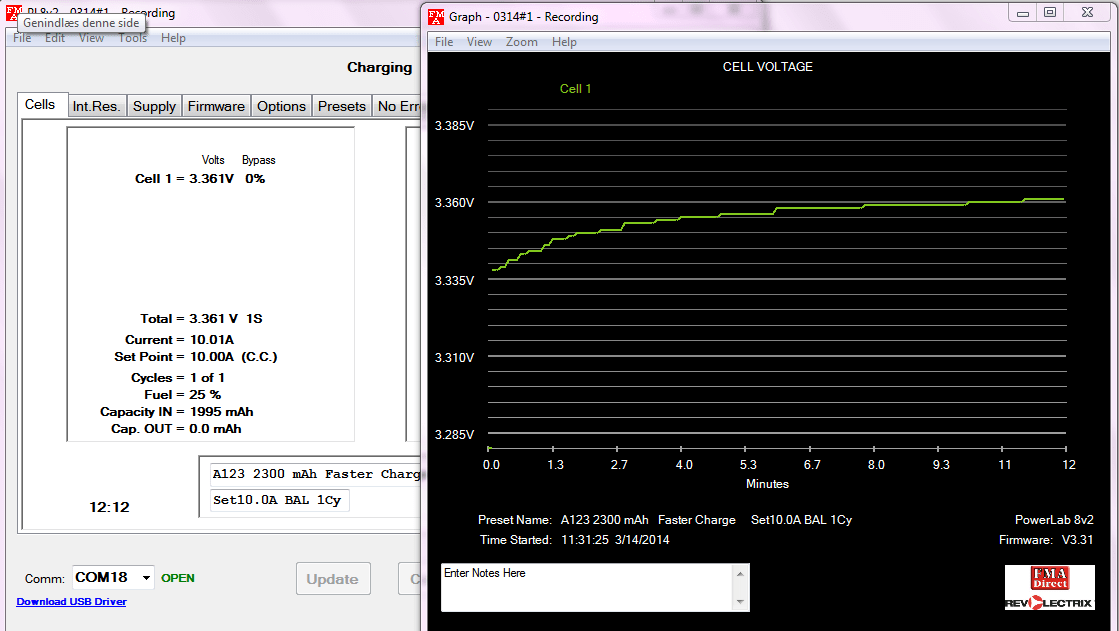

Herunder ses oplade kurve efter reparation med IRFZ44n i output stage.

powerlab8 v2 RC lader
