Seriel kommunikation til bdi display fra curtis 1238

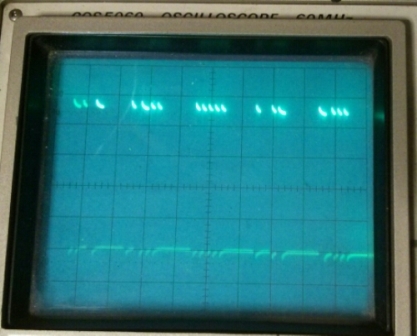

Herover ses et oscilloskop billede af pulserne på txd på curtis som sendes til displayet og laver en stribe stjerne i bdi 840 display.

Det er ikke lykkedes at kommunikere med curtis, der skulle være indbygget vendor id i original kommunikationens adaptor. At det er rigtigt kan det faktum at rxd til processorens ben 79 rxd0, går omkring en pic processor og en zilog chip, inden signalet kører hen til en transistor q33 underbygge.

Det lykkedes dog at få seriele data til bdi ind i en vt100 terminal emulator:

curtis_txd_terminal_emulator

dette billede viser når curtis kører, og data der ses er 100% opladt, der kan klikkes på menu knap (ben 19) og vises 72 volt , derefter ampere som er 0,1 ampcurtis_txd_terminal_emulator_mot_open

billedet herover viser viser når curtis ikke starter op og viser fejlkoder:

13 og 27

Ved tydning af fejl koder tages udgangspunkt i manual:

1234/36/38 Manual, p/n 37022
Rev. D: July 2008
» Software version OS 11.0 «

Fejl kode 13 betyder:

Current Sensor Fault

1. Leakage to vehicle frame from phase Set: Controller current sensors have
ShutdownMotor; U, V, or W (short in motor stator). invalid offset reading.
ShutdownMainContactor; 2. Controller defective. Clear: Cycle KSI.
ShutdownEMBrake;
ShutdownThrottle;
FullBrake;
ShutdownPump

Fejl kode 27 betyder:

Digital Out 7 Overcurrent 1. External load impedance on Digital Set: Digital Output 7 (pin 20) current
Digital Output 7 driver Output 7 driver (pin 20) is too low. exceeded 15 mA.
will not turn on. Clear: Remedy the overcurrent cause
and use the VCL function Set_DigOut()
to turn the driver on again.

Mot OPEN betyder:

“Mot Open”
Motor Open (Code 37)
Motor phase connections not
present or open circuit

Viste sig en test ledning var brændt over
