Orcad Capture CIS – Indsæt Library Part og ActiveParts Portal

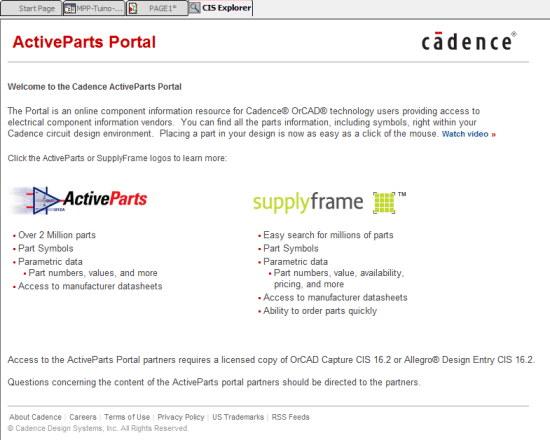

Hvis man ellers har en orcad version med licens er der adgang til ca 2 millioner komponenter.



Hvis det er den gratis LITE version må man desværre oprette sine egne komponenter hvis ikke de findes i cadence library.

Heldigvis er der andre der arbejder med orcad og på yahoo groups er der en gruppe der deler biblioteker: http://tech.groups.yahoo.com/group/OrCADexchange/



Find og indsæt Part fra  orcads libraries

Der er et par måder at indsætte koomponenter/parts på:

1.

  • Placer cursor et sted på diagrammet (page1) hvor der ikke er nogle komponenter placeret og tryk på Z eller højreklik på mus og vælg ‘place database part, CIS explorer kommer frem
  • her findes det komponent man skal bruge, feks en N channel fet som vist her under
  • Nederst kan så vælges den N channel fet man skal bruge
2.
  • Klik på Place / Part i windows top menu bar, i højre side kommer der et vindue op der hedder ‘Place Part’
  • Der klikkes på iconet som vises med den røde pil på billedet herunder
  • Derved fremkommer en stifinder, og på billedet herover er valgt ‘microprocessor’, klik på Open
  • Indtast nu det du skal bruge, her en z80

Orcad capture CIS  Links og ressorucer

http://www.youspice.com/ys/getting-started-with-orcad-pcb-designer-163.3sp
