arduino bms med celle print første LiIon batteri pakke prototype på 12 volt

Lad det være sagt med det samme, der er et godt stykke vej enu inden denne arduino overvågede diy liion batteripakke, kan tilsluttes elcyklen, for ikke at tale om de hundedyre elbils battericeller.

Men der er dog kommet en god fremdrift i projektet her hen over påsken, og første delvist fungerende prototype er i drift.

Der kan nu lades på batteripakken, bms reagerer på for høj og lav spænding og reagerer på celle print der sender en interrupt ved fejl på en celle.

Arduino bms shield projektet kan følges her

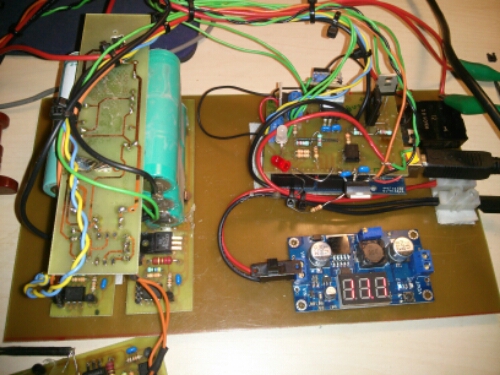

her ses den første prototype med arduino bms shield

lade relæ ses øverst th

Der er valgt en løsning med et lade relæ, der er intet i vejen for at lave en MOSFET switch istedet. Personligt kan jeg bedst lide at lader bliver ‘mekanisk’ afbrudt

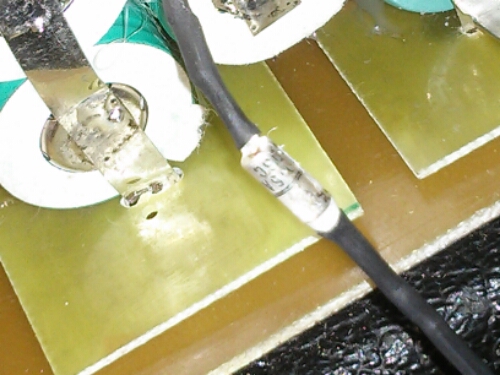

termo switch på 75 grader c

For at beskytte omgivelserne mod brandfare, det er trods alt LiIon celler der lades på, er der placeres en termo switch på 75 c.

Termo switchen afbryder og der kommer en interrupt til arduino så den kan lukke for load eller lader alt efter hvilken mode batteri pakken kører i.

Det tilhørende bms celle print kan findes her
