BMS celle balancerings print RC1

Første Release Candidate 1 af open source BMS celle balancerings printet til LiIon og LiFepo4 batteri celler.

Det nuværende celle print kører helt autonomt, og har tre funktioner:

  1. Detekterer Vlow (ca. 2,85 volt) og gennem opto kopler sende info videre
  2. Detekterer Vhighhigh (4,2 volt) og gennem samme opto kopler sende info videre
  3. Balancerer cellen ved Vhigh med belastnings modstand

Celle printet kan bruges til store elbils LiFePo4 celler ved at ændre en enkelt modstand, små LiFePo4 til el cyklen og til standard LiIon 18650 fra skrottede labtop batterier.
Celle printet kan senere modificeres så det passer til de nye LTO batteri celler.

Celle printet kan IKKE selv slukke for lader, eller lukke ned for belastning når Vlow nåes osv. Til det skal der laves en arduino BMS controller med charger og load handler som et standard arduino shield.




Med en en P kanal mosfet, en npn småsignal transisor og en modstand kan der let laves en automatisk simpel load handler.

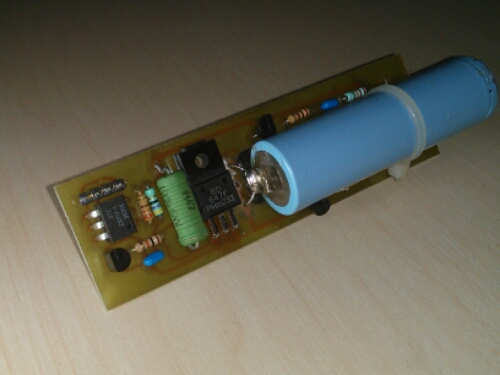

Billedet herover viser celleprintet med en 18650 LiIon celle fra et skrottet labtop batteri. Ofte er det et par celler i labtop batterier der er defekte, eller printet er stået af. Der kan findes massser af LiIon batterier på den måde.

Diagram til BMS celle printet version RC1:

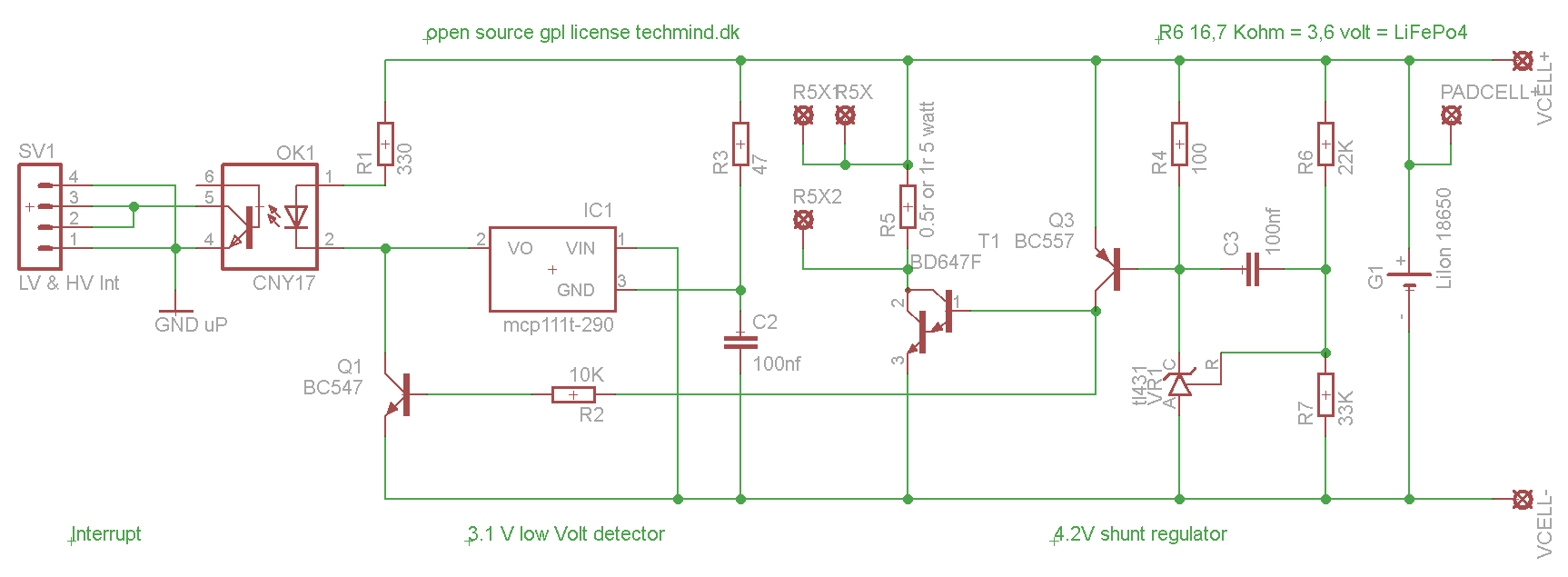

bms-single-cell-balancing-rc1-schematic

komponent placering Version RC1 af BMS celle printet:

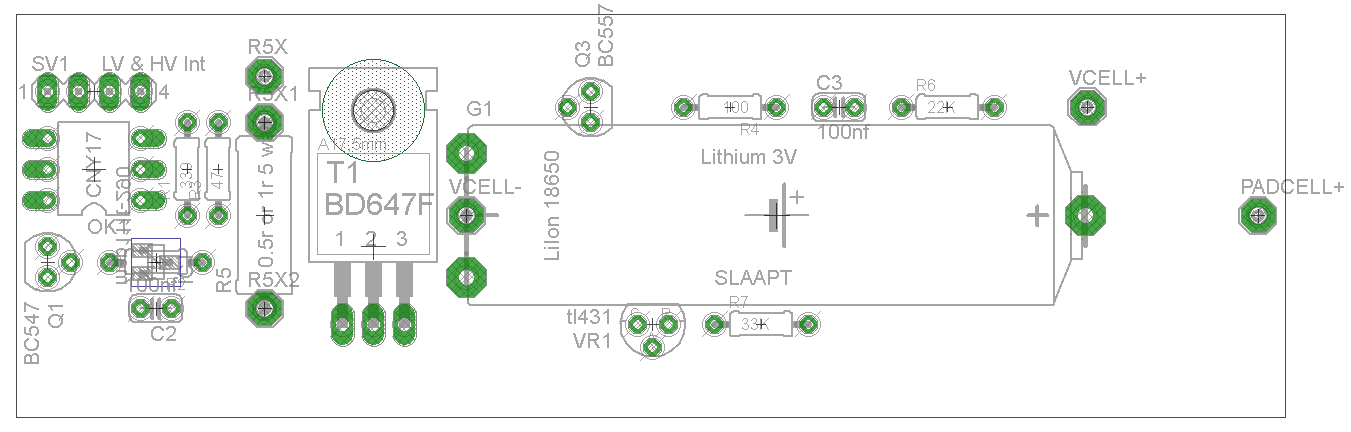

bms-single-cell-balancing-rc1-component-placement

Printlayout til RC1 BMS celle printet herunder

Opdatering 12/2-2015: mcp111 smd monteres på undersiden af printet. Der er desværre en fejl i layout, det kan dog let løses ved at vende mcp 111 med toppen ned ad mod print, så passer pind nemlig. Testet og virker.

Eagle filnavn ‘arduino-BMS-Playground-08b-bms-diy-arduino-cellepcb-rc1’

Tilhørende BMS hedder ‘arduino-BMS-Playground-08b-Battery-Charger-and-Loadhandler-08b’

Bms Diy Arduino 08b
