Strain gauge målning med arduino

opdatering 9/11-2012:

der SKAL bruges en instrumentforstærker for at få det til at virke, viste diagram kan kun bruges til at forstå principperne.

Skal der måles på en strain gauge med en arduino skal signalet på ca 10 mv først forsærkes op så det kan måles med arduino’ens analoge indgange.  Ofte bruges der en dedikeret chip med 3 opamp’s koplet som buffered differential forstærker, de kaldes en instrument forstærker.

En strain gauge bruges feks i en digital badevægt og håler hvor meget et stykke stål vrides når en person står på vægten..

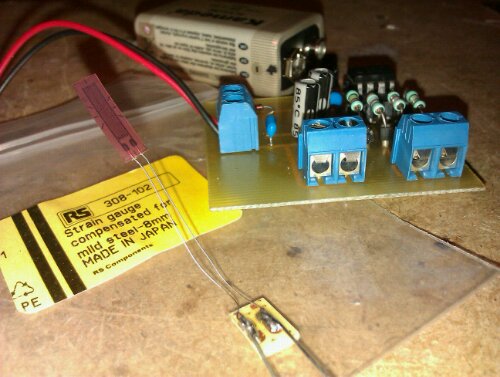

strain-gauge-measurements-with-arduino

strain gauge amplifier

Strain Gauge In tilsluttes en WheatStone Bridge

Strain gauge aluminium/stål føler

Strain Gauge der bruges i denne test er typen til blødt stål: RS 308-102

Farvekode: Type 11 – Rød ( Type 23 – Blå)

Strain gauges af folietypen med polyesterbagside til alle formål.

Den er temperatur-kompensation til stål (type 11) eller aluminium (type 23).

Der er et selvklæbende underlag med til gaugen så den kan monterres uden risiko for beskadigelse ved varmepåvirkning eller mekanisk belastning af strain gauge, når sensorledningerne tilsluttes.

Type Varenr.
11 blødt stål 308-102
23 aluminium 308-118
Følerlængde 8 mm
Målelig belastning 3 til 4% max
Temperaturområde -30°C → +80°C
Følermodstand 120 Ω ±0,5%
Gauge faktor 2,1 ±1% (temp.koeff. <5%/100°C)
Levetid >106 reverseringer ved 1000 μ Strain
Foliemateriale Kobber-nikkel legering
Basismateriale Polyester
Kompensation Type 11 blødt stål. Lineær:
    Ekspansionsfaktor 10,8´10-5/°C
    Type 23 aluminium Lineær
    Ekspansionsfaktor 23.4´10-5/°C
Dimensioner L: 13 mm
B: 4 mm

Printlayout strain gauge amplifier

komponentplacering på printet til strain gauge test forstærker

Starin Gauge Interface to Arduino

PDF har techmind.dk copyright OSHW (open source hardware) GPL v.3 license.

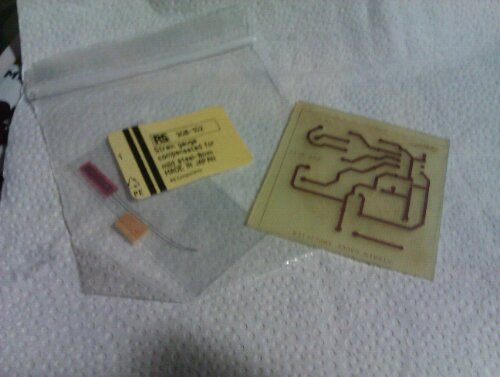

printfremstilling
der er mange forskellig e strain gauges



Links og ressourcer:

om 3 pins strain gauges
