Røgalarm tilsluttet Arduino




Alarm lyden fra en billig Røgalarm laves med et piezo elektrisk element, hvor der pulses med firkanter med en passende frekvens og korte pauser mellem ‘puls tog’.

Ved at tilslutte dette ‘puls tog’ til en optokopler bliver det let at interface med en MCU som arduino, nabduino, picaxe eller måske en rasperry pi og sende data via internet til et website, eller email.

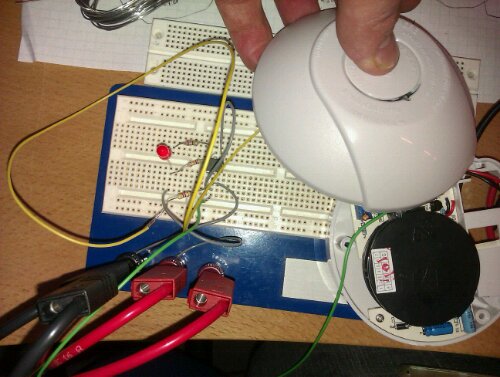

røgalarm tilsluttet cny17
billedet viser hvordan en cny17 røgalarm tilsluttes en MCA analog indgang eller digital indgang

En optokpler med tilsluttet alarm kan med fordel tilsluttes en interrupt indgang, eller ihverttilfælde skal læsningen af røgalarmen ligge centralt i main loopet i koden.
