RF tx og rx 433mhz trådløs

Her bruges et Trådløs data transmisions kit, en lille 433Mhz RF sender og modtager fundet på ebay til pebernødder. Fik et sæt magen til af en kollega og nørd som jeg aldrig fik til at virke. Dette sæt kørte dog i første hug.

Trådløs data transmisions kit, en lille 433Mhz RF sender og modtager

Jeg gjorde følgende for at få hul igennem:

1. gik ind på codebender.cc som jeg nu bruger til mine arduino ting og gik ind og fandt ud af de understøtter virtualWire

codebender rf 433Mhz virtualwire library

2. snappede deres demokode til sender og modtager lavede en sketch til både en sender og modtager arduino

codebender rf 433Mhz transmitter code



Sketch til sender:

Sketch til modtager:

3. satte lidt arduino sammen og uploaded kode

 arduino  data transmisions på 433Mhz båndet

RF transmitter print er sat til D12 på sender arduino (tv), det er tilsluttet batteri og den tændes ved tryk på en knap og sender så bare ‘hello’, hello,’ ‘hello’ til knap slippes

RF Receiver print er sat på modtager arduino (th) på D11

BEMÆRK: normalt skal der antenne på! husk det hvis de ikke virker på bare lidt afstand

4. vælg nu arduino com port på modtager arduino, her var det com16

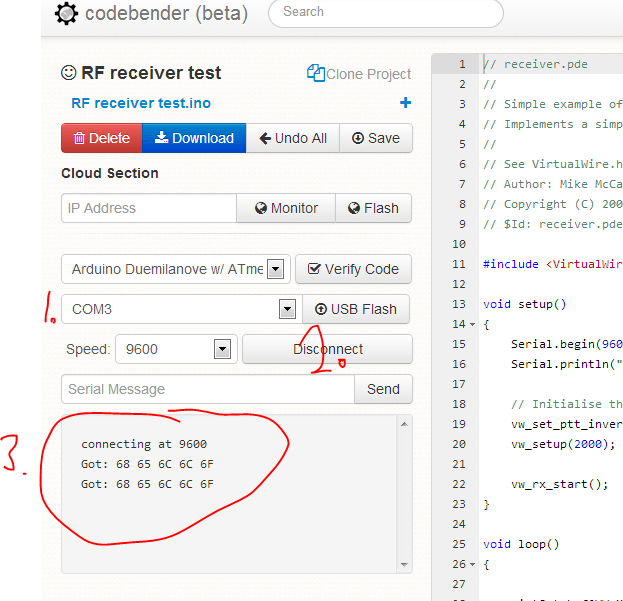

codebender rf 433Mhz hello world

modtager nu:

connecting at 9600
Got: 68 65 6C 6C 6F

 Data er i Hexadecimal, slå dem selv op i acsii table:

ascii hex table

 Der står ‘hello’

Done for now ;)

Arduino Library:

Receiver features:

  • Product Model : MX-05V
  • Operating voltage : DC 5V
  • Quiescent Current : 4mA
  • Receiving frequency : 433MHZ
  • Receiver sensitivity : -103DBm
  • Size : 30 x 12 x 7mm
  • Working temperature : -20°C ~ +70°C

Transmitter features:

  • Product Model : MX-FS-03V
  • Launch distance : 20-200 meters (different voltage, different results)
  • Operating voltage : 3-12V
  • Transfer rate : 4KB / S
  • Transmitting power : 10mW
  • Transmitting frequency : 433MHZ
  • working current : 20-28mA
  • standby current : 0mA
  • output power : 16dBm (40mW)
  • Transfer rate : <10Kbps
  • working temperature : -10°C +70°C
  • size : 19×19×8mm
  • Pinout from left → right : (DATA; VCC; GND)
