Hack til sartano 2606 fjernbetjening til tænd og sluk af tre stikdåser

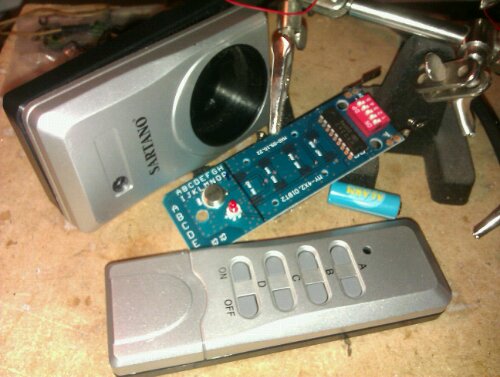

En sartano 2606 fjernbetjening med tre stk fjernbetjente stikkontakter koster ca. 100 kr.


Det kan lade sig gøre at hacke fjernbetjeningen så man får en smartphone med web fjernbetjening.


Da kode kommer til at køre i en webbrowser, kan alle enheder med en webbrowser bruges som fjernbetjening.

Det betyder at Iphone, Ipad, bærbare computere, android tablets mm. alle kan fungere som fjernbetjening til ens stikkontakter.

web fjernbetjening til stikontakter via smartphone, ipad, iphone og andre enheder med webbrowser

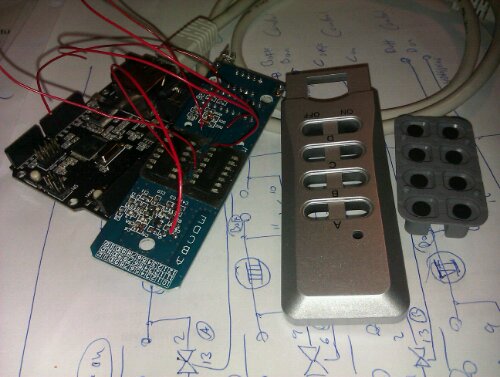

Der bruges en stak 4066 analog switche til at ‘trykke’ på knapperne via en dataout på arduino, nabduino, picaxe eller en anden mcu.




På denne remote kræves der hele to analog switche pr. knap, fordi der er tre baner der kortsluttes ved tryk på en knap.

Det gør det lidt mere besværligt at montere op med tynde ledninger, hvorfor det var smartere at lave et lille print med 2 stk cmos 4066 analog switche i smd SOT hus  (SOIC14).

Download printlayout til det lille print med 2 stk cmos 4066 analog switche herunder:

[sociallocker id=”6971″] [/sociallocker]

Download  lille print med 2 stk cmos 4066 analog switche i smd SOT hus  (SOIC14)

Links og ressourcer til hack af sartano remote

HX2272_Remote_decoder_circuit

Udendørs stikkontant til sartano remotekontrol

Arduino sketch til Sartano, model 2606 remote control

sartano 2606 brugervejledning



4 tanker om “Hack til sartano 2606 fjernbetjening til tænd og sluk af tre stikdåser

  1. jeg købte et sæt hus harald nyborg da jeg kom hjem virkede kun den ene modtager
    nå så fik jeg den byttet
    ok men den ene af de tre virkede heller ikke på det næste sæt

    der må være en fejl i produktionen
    jeg kommer ikke så tit til roskilde
    va så ??????

    1. Jo sikkert produktions fejl, nok ikke andet at gøre end teste dem i forretningen så du sikker på de virker, kan jo ikke svare sig at reparere på dem, koster jo ikke meget
