labviewduino test

Labview er en grafisk programmerbar GUI til dataopsamlings og styrings opgaver. Labview interfacet bruges til test og måleopgaver, man designer simpelthen selv sit måle instrument med intuitiv grafisk programmering.

Labview kan køre sammen med arduino uno, arduino mega 2560 og vist også arduino duelliminova 328 (er ikke lykkedes at få Freeduino dueliminova til at virke i denne test).

Den letteste måde at komme igang på er nok at bestille sparkfuns bundle med arduino uno og labview student edition.

Setup guide for labview med arduino interface

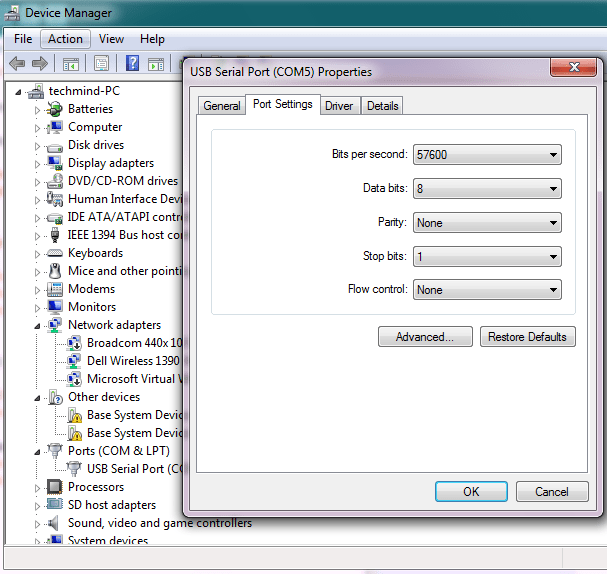

  1. check properties for den usb port som arduino er forbundet til

setup seriel port på computer til labviewduino

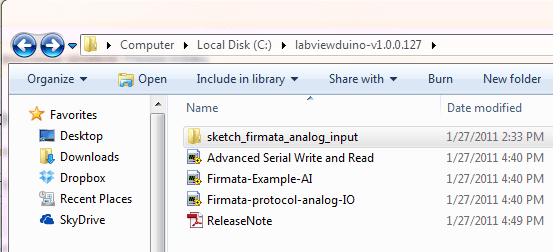

  1. i folderen C:\labviewduino-v1.0.0.127 ligger en mappe med arduino sketchen, den kopieres til arduino sketch folderen soom her er C:\Users\[your-username]\Documents\Arduino

labviewduino fil placering på c drevet



Labview med labviewduino som virtuel instrument

  1. Inden labview kan køre med arduino skal der hentes en packages manager til labview Titlen er ‘Download & Manage LabVIEW Add-ons with VI Package Manager’ film her viser hvordan den hentes og installeres
  2. packages manager installeres nu, bare klik next osv., klassisk windows installation
    1. min labview trial installation kom med en error: labview run time engine not found
  3.             labview run time error
    1. download og installerede så LabVIEW Run-Time Engine 2009 SP1 – (32-bit Standard RTE)
  4. Kør nu VI packages manager
  5. Vælg free cominity version

labview vi packages manager

  1. På min version var der en ny version af packages manager (sært det ikke er den der ligger på NI’s site hmm.), klikkede på update
  2. labview arduino interface vælges i installation
  3. labview-arduino-interface-install
  4. labview-test-arduino-port-connection

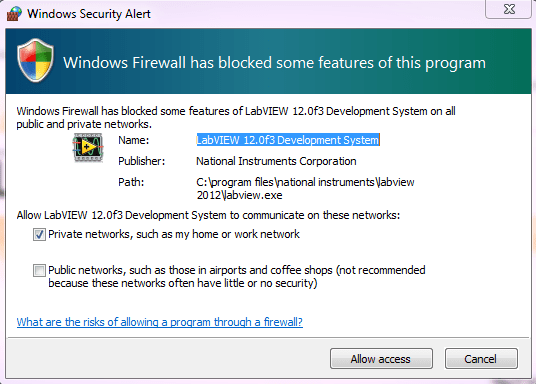

  5. labview-allow-firewall
  6. Vent nu et par minutter mens labvies VI packages manager installerer arduino interfacet
  7. arduino interface til labview
  8. Når arduino interfac er installeret ligger der en del arduio demo VI eksempler her: C:\Program Files\National Instruments\LabVIEW 2012\examples\LabVIEW Interface for Arduino

Find den rette arduino sketch

  1. I denne folderen findes arduino sketchen ‘LIFA_Base.ino’ : C:\Program Files\National Instruments\LabVIEW 2012\vi.lib\LabVIEW Interface for Arduino\Firmware\LIFA_Base C:\labviewduino-v1.0.0.127\Firmata-example-AI.vi
  2. upload arduino sketch på vanlig vis
  3. check VISA resource passer til den usb port arduino er tillsuttet (ie:COM2)
  4. run labview vi
  5. se måle resultater fra arduino: output E0 for Pin0 , E1 for Pin1

Links og ressourcer
