Usb til ttl konverter til JEEnode






JEEnode skal have 3.3volt, hvilket betyder at de usb til ttl der er indkøbt til atmega328 projekter ikke kan bruges

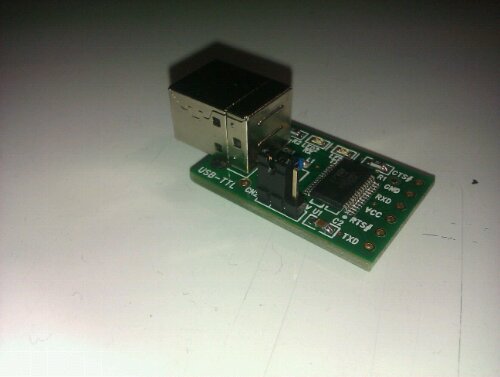

USB to TTL Converter FTDI FT232RL Board fundet på ebay til knap 7 pund.

Pin forbindelse skal dog krydses med enten et lille adaptor print eller nogle ledninger.

Der er Jumper til select 3.3v og  5v

Board  33mmX 22mm

Sært nok er 6 pin header  ikke normal 1 mil/2.54mm, men 3.3mm

Drivers til ftdi ft232rl kan bruges til:



  • Windows Server 2008 R2
  • Windows 7
  • Windows 7 x64
  • Windows Server 2008
  • Windows Server 2008 x64
  • Windows Vista
  • Windows Vista x64
  • Windows Server 2003
  • Windows Server 2003 x64
  • Windows XP
  • Windows XP x64
  • Windows 2000
  • Windows ME
  • Windows 98
  • Linux
  • Mac OS X
  • Mac OS 9
  • Mac OS 8
  • Windows CE.NET (Version 4.2 and greater

Datasheet for FT232RL
