Potteplante overvågning med JEEnode

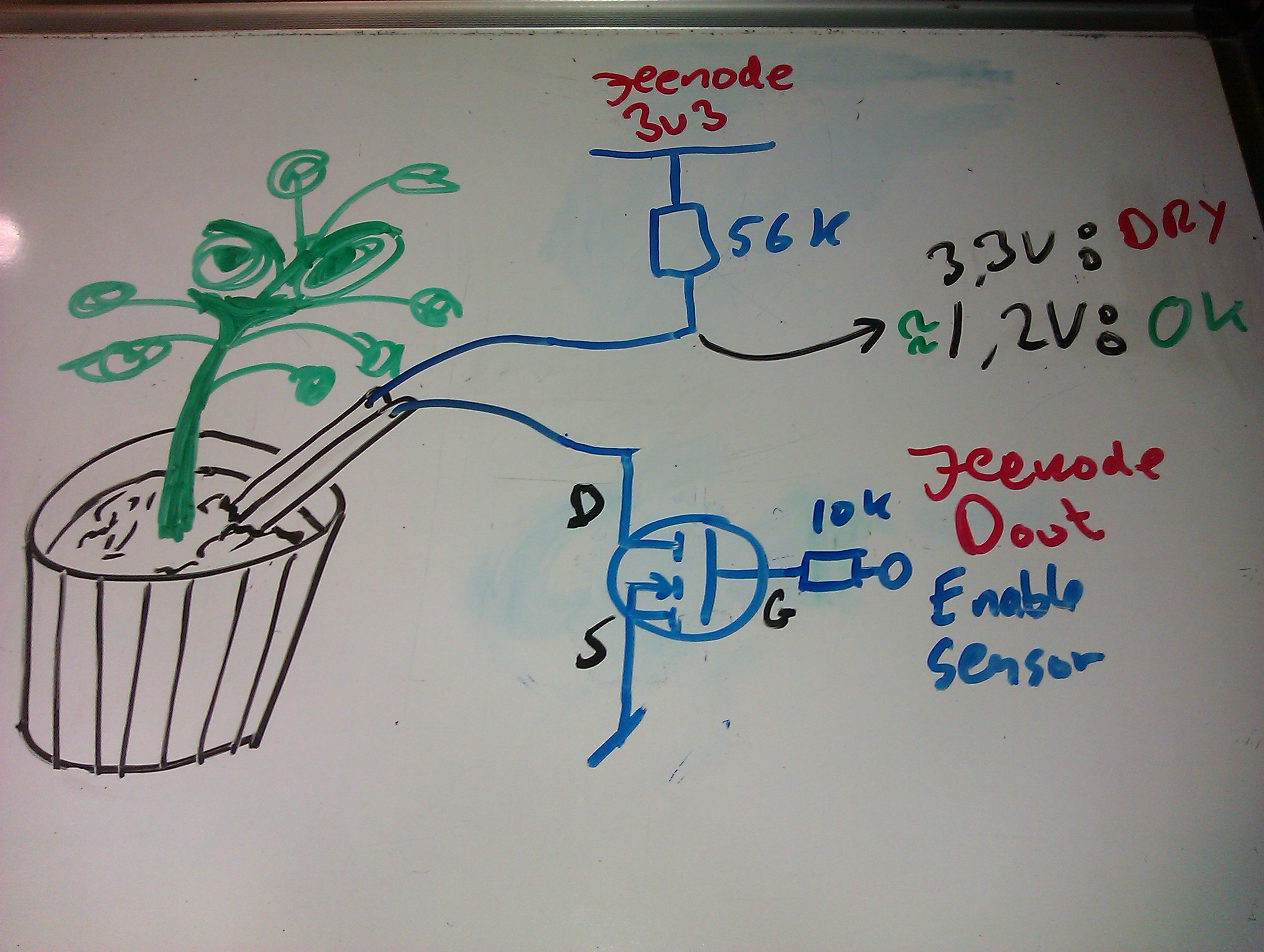

Herunder vises et princip diagram over en potteplante fugtighedsmåler sensor til JEEnode.

potteplante overvågning af fugtighed

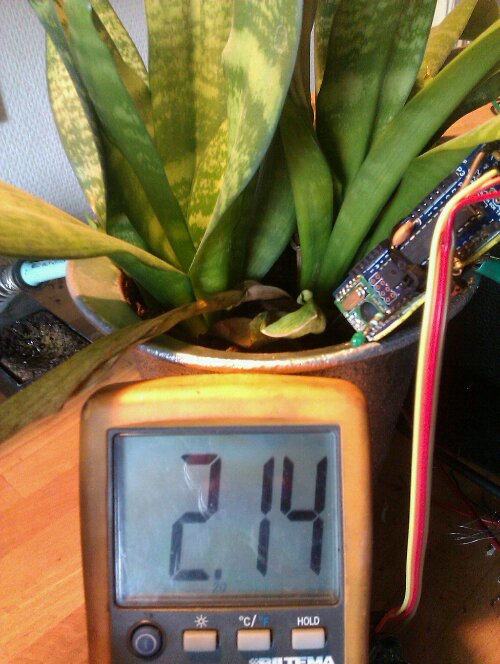

I den potteplante der blev brugt til at måle på, var spændingen ud lidt under 1,2 volt når jord var ny vandet og 3,3 er når sensor et trukket op. så alt mellem 1,2 og 3,3 volt betyder den bliver mere og mere tør. Inden den konkrete potteplante blev vandet måltes der 2,5 volt, den var ikke helt tør lagt.

OBS: vil tro nyt muld måler anderledes og stål type samt areal vil betyde noget for de  målte værdier. Dette afprøves når noden kommer i drift.

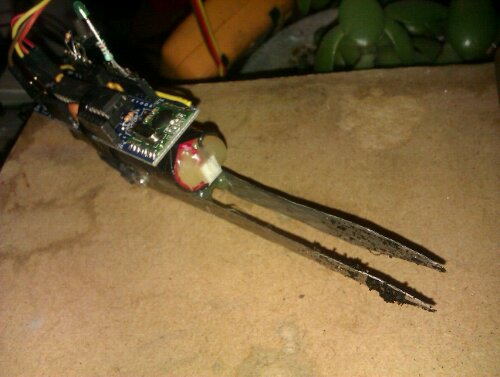

potteplate overvåges hed denne jeenode med rustfri stål spyd

jeenode til potteplante overvågning

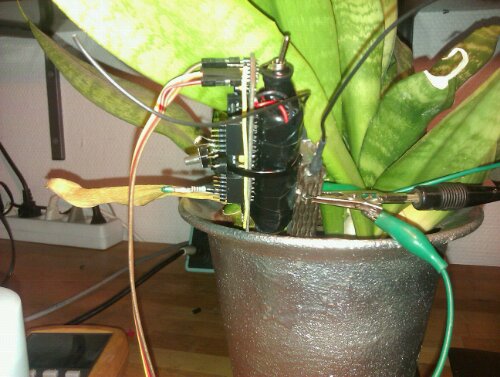

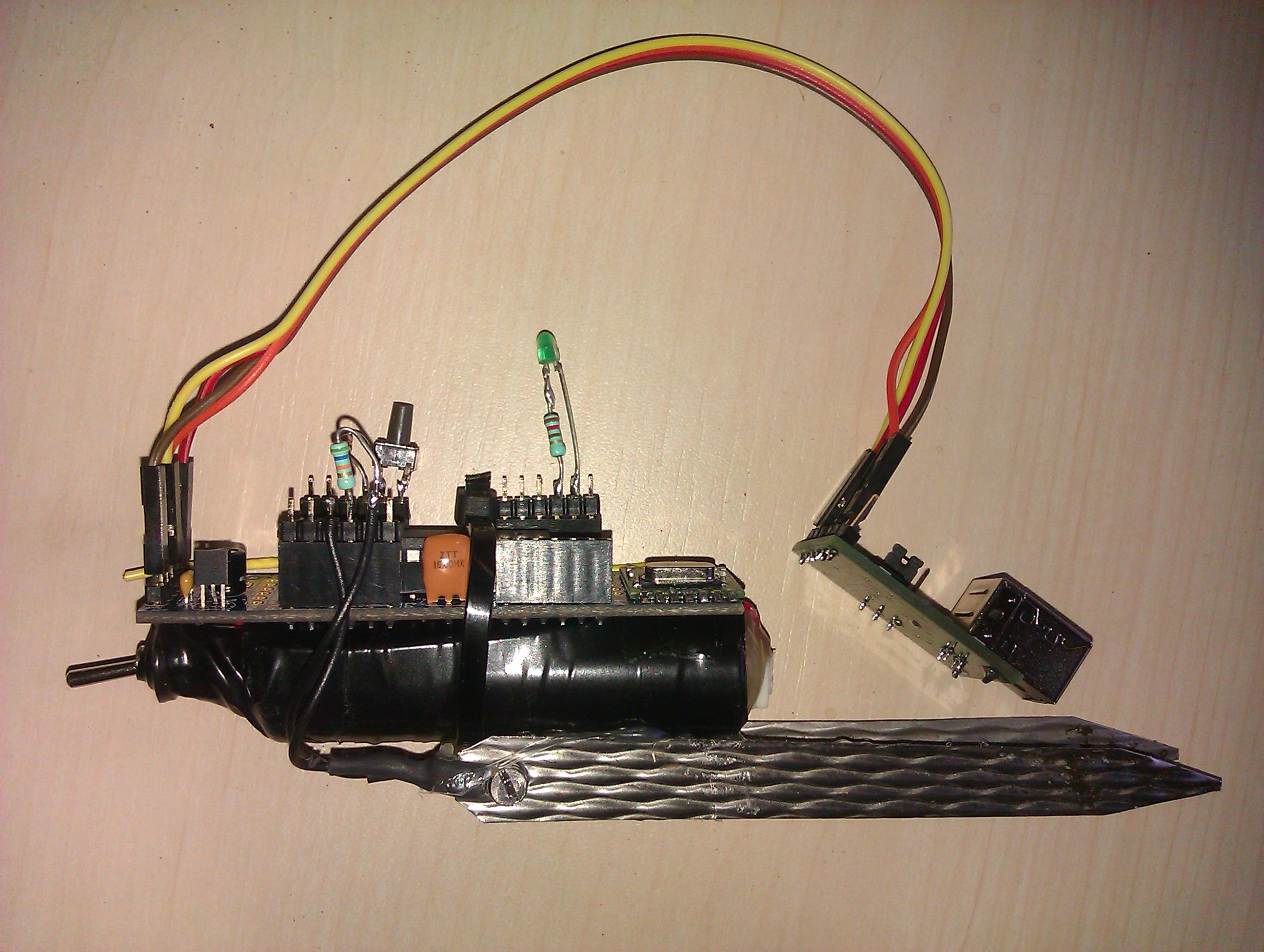

På billederne Herover ses JEEnode med 3,7 volt LiIon celle fra et hacket labtop batteri.



Sketch til JEEnode ikke klar enu
