attiny85 8 pin arduino

En attiny85 er en herlig lille singlechip, der er arduino kompatibel i nogen grad og da den nærmest intet koster kan den bygges ind i alt muligt. Dette indlæg handler lidt omom programmering af attiny med arduino uno som ISP og med arduino IDE version 1.0.5 (skulle virke til alle 1.0.x) image

  1. Start med at programere arduino som ISP programmer
  2. ISP programmer sketchen findes i arduino IDE under fil, eksempler og hedder simpelhen arduinoISP
  3. Hent attiny master.zip pak ud under hardware i arduino folderen
  4. Under værktøjer / kort i arduino IDE vælges nu attiny85 internal 8Mhz
  5. Under værktøjer / programmer i IDE vælges Arduino as ISP
  6. Åben nu fil / eksempler / basic / blink og ændre int led = 13 til led = 0
  7. Klik nu fil / upload (eller ctrl U) og arduino programmer blinker lystigt
  8. nu skulle led gerne blinke på programer shieldet

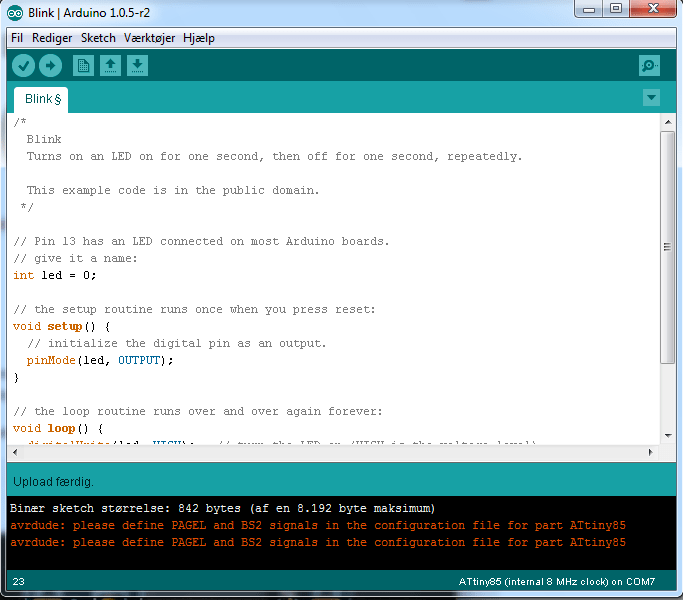

  9. Som det ses kommer der en erroravrdude: please define PAGEL and BS2 signals  bla bla blaDet ser ud til at være ‘normalt’, i hverttilfælde virker attiny fint med blink programmet 😉

attiny85-ISP-programmer

ATtinyShield Ressourcer

Programmer shield til attiny 45 og 85,

eagle filer jeelabs attiny slave node

mere om attiny prgrammering

http://letsmakerobots.com/node/39130

http://highlowtech.org/?p=1695

http://playground.arduino.cc/Code/USIi2c

i2c -> tiny ->  usb:  http://www.harbaum.org/till/i2c_tiny_usb/index.shtml
