Programmering af FPGA Altera MAXII

Til programmering FPGA bruges quartus II


I eksemplet her laves en gray kode til binær convert til altera maxII FPGA

gray-kode

gray kode

Trin for trin FPGA guide:

I logic ‘friday’ oprettes  en truth table

gray-to-binary-truth-table

tryk enter når den er færdig

FPGA-logic-friday-truthtable-sum



Truth table minimeres

quartus-II -new-schematic



opret et nyt block diagram / schematic file

quartus-II-insert-symbol



doppeltklik på det tomme diagram, og vælg logi som vist å billedet herover

quartus-II-Diagram-gray-to-binary-converter



opret diagram med de gates der skal bruges

FPGA-start-compilation



Klik på start compilation

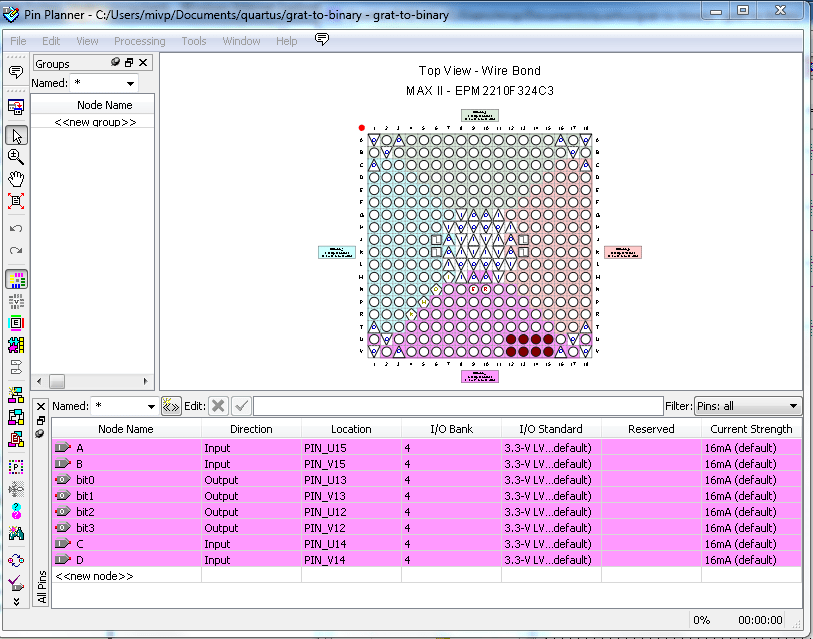

altera-max-II-pin-planner



Tilslut de forskellige ind og udgange til de fysiske porte på altera FPGA chippen, dokumentation kan findes her



FPGA-programmer



tryk på programmer knappen øverst til højre

quartus-II-usb-hardware-setup

(hvis ikke windows selv finder usb-blaster driver kan den hentes her: http://www.altera.com/download/drivers/usb-blaster/dri-usb-blaster-vista.html)

hardware setup op

FPGA-cyclone.-II-hardware-setup-usb



Film der viser et eksempel på en applikation til MAXII FPGA kortet:
