Så er der nysynet kewet

Endeligt er kewet nysynet og klar til at få plader på. Efter at have ventet i stive 1½ time hos skat for at få prøveskilte, kunne jeg komme til syn. Da jeg kom hjem var zivan laderen stået af. Så det var på ca 1/2 – 3/4 tank den blev synet .



Skulle egentligt ha været synet af ålborg bilsyn, med de var booket op begge de dage jeg havde prøveplader. De har ellers  lovet dag til dag service, hvis ikke de kunne tage den på chancen.


Det endte med at jeg tog den på chancen hos aplus bilsyn istedet, jeg ventede ca. 5 minutter, det må kaldes hurtig ekspedition og go service ;). Synsmanden havde synet mange keweter i sin tid da Knud Erik Westergaard lavede sine kew’er







Det eneste der skal ordnes er baglygterne, aplus siger de ikke må være falmede i den røde maling, men ålborg bilsyn siger det er ligemeget så længe pærerne lyser rødt. Pærer i baglygte er røde LED’s.

Men måske skulle man istedet satse på en anden type baglygte, en rund jokon med alle funktioner i en, det kunne måske være flot til kewet.

Først skal den dog på plader og der skal findes billigste forsikring



blinklys og refleks

>Den røde Refleks på bagkofanger måler 90×40 mm, på jydekrog har de en rød refleks der måler 41 x 185, den kan bruges

Sideblinklygte måler 35×35 mm ydre og selve glas 30×30 mm, 35x35x15mm Hella 6R01365 A-28-10881

Foreste blinklygte måler 40 x 135 VW Golf 2, Blinker HELLA 32710R6

Links og ressourcer:
campingshopwagner.de
http://www.matronics.dk
http://www.trenden.dk

Arduino EV logger og instrumentering

>

Visionen er at lave en komplet datalogger, car controller og instrumentering til kewet’en baseret på Arduino platformen. Herunder lidt demo text på det indkøbte display, 2,8″ farve LCD  med touch.

Mere realistisk er det at dele projektet op i ‘Nice to have’ og ‘Must have’.

Must have:

  • Optoisoleret spændings måling på hvert batteri, ligenu 4 x 12 volt lead acid, senere 15 x 3,2 volt LiFePo4 celler
  • Total strømforbrug motorcontroller og motor
  • Kewetens strømforbrug iøvrigt: lys, instrumentering osv
  • Motors spole Temperatur (for  at lære noget om coil temperatur for senere mod. / ttuning af kewet)
Er startet lidt op med at lave denne ‘gizmo’, kalder den EVduino-MS-08b

Nice to have:


Simpel remote til fyr i elbil

>Der bruges et benzinfyr fra eberspacher i denne kewet 2, den skal have en ny brændstofpumpe, men ellers kræver den ikke meget for at virke. Jeg vil montere ‘accessory power’ batteri i bilen med egen lader samt 30-60 watts solceller til opladning.

På sigt ønsker jeg at lave en trådløs wifi forbindelse til kewet’ens DFRduino med touch display. Denne får sin egen hjemmeside med status, kurver og mulighed for at tænde forvarmen via android smartphone via webserver. Den kan så tjekke om fyr rent faktisk tænder og hvor varmt der er i bil og bateriernes temperatur feks.

MEN, indtil da, KISS= Kip It Simple Studide, så jeg bruger et welleman kit jeg har haft liggende i årevis, et welleman mk 160. Det kan bruges til at ripge eller sende en sms til bilen om at nu skal fyret starter via en gl. mobiltelefon med et taletidskort i.

welleman mk160 diagram mm.
welleman mk160 brugermanual

EV arduino datalogger med touch LCD display

>

store planer med min kewet, har skaffet et 2,8″ LCD touch display, med sd sandisk med minimeret fat fil system. Det skal køre på en Arduino mega 1280 kompatibel platform, DFRduino mega.

Arduino mega har 16 ananaloge ingange, og ca 14 frie digitale i/o der også kan køre PWM.

Den skal holde øje med batterier, måle Temperatur på batterier, inde i motor mm. Desuden har jeg en tilt sensor til tyveri sikring, og den skal måle strømtræk Her og nu og calculere kw pr. Km.

Alt software bliver publiseret Her under opensource gpl licens. Arduino er en opensource hardware platform, det samme vil det EV shield jeg bikser sammen være. Så arduino nørder, velkommen ;)

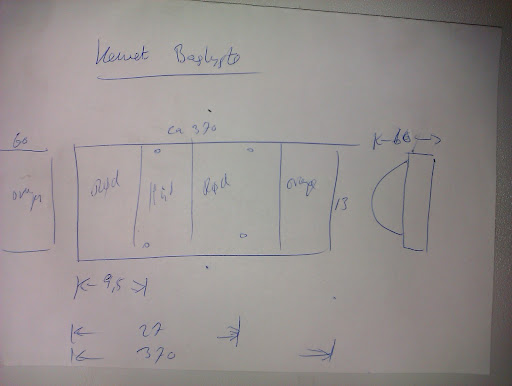

Måltegning baglygte kewet

>

Original kewet baglygte måleskema:

Obs: den originale er ikke 370 men ca. 382 mm, der er plads til en på 385.

Baglygte pærerne er af typen:

  • Blink, baglygte og blinklys: 21 watt BA15S
  • Kompinetret stop og baglygte: 21/5 watt BAY15D

Jydekrogen har en der ligner:

http://jydekrog.dk/product/campingvognsbaglygte-bbswn-541-glo-2946

Jydekrogen’s bbswn 541 målskema:

Ser ud til at passe ved en billed søgning i google, kan findes billigt i italien
