aktive elektroder til open eeg projektet
Der er flere fordele ved at bruge aktive elektroder til open eeg projektet:
1. bedre forbindelse mellem hjernebølgerne og eeg’en
2. undgår brug af gel, der fedter og koster penge
3. det bliver lettere at lave et headset der kan laves ‘wireless’
Byg selv aktive elektroder til open eeg projektet
Flere andre der har lavet nogle aktive elektroder til eeg projektet:
- Jarek’s active electrode
pages - Details and a construction guide for Joe’s
electrodes (originally here) - Jim’s active electrode
page - Pedro’s activeelectrode construction guide
- Radek Panek’s
active electrode construction guide
Komponenter bestilt hos el supply.

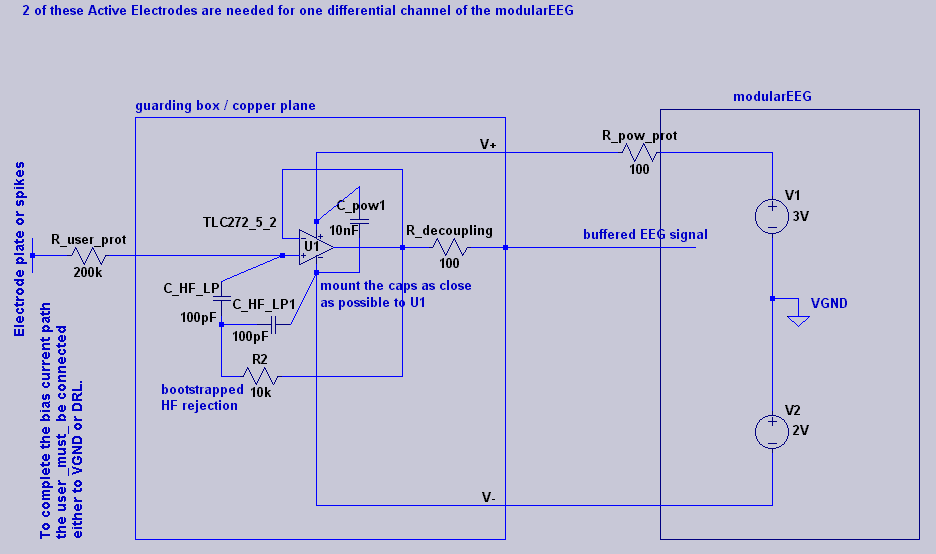

Jeg har valgt jims model, det kan bygges uden printplader
komponent liste:
header pins guldbelagt 40 pins til kontakt til hovedbund
Indkøbskurv
Varenr. | Antal | Varenavn | stk Pris DKK | Total | |
40TLC272CP | TLC272CP OP-AMP CMOS LOW POWER 8P | 4,00 | 32,00 | ||
066200 | 1% 200KOHM METALFILM MODSTAND | 0,80 | 6,40 | ||
18145 | KER. PLATEKONDENSATOR 10nF 100V 2 MOD. | 0,60 | 4,80 | ||
18125 | KER. PLATEKONDENSATOR 100pF 100V 2 MOD. | 0,36 | 5,76 | ||
041310 | 100 stk. 100OHM KULMODSTAND | 15,00 | 15,00 | ||
6901.6 | BATTERICONTAINER 6xR6(PENLITE) 50×14 mm | 7,14 | 7,14 | ||
6915 | 9 V BATTERISNAP(I)130 mm. | 1,50 | 4,50 | ||
Pris ialt DKK | 119,60 | ||||
25% Moms DKK | 29,90 | ||||
Pris incl. Moms DKK | 149,50 |
