PWM DC motor controller

Hele 10 ampere og 12-40 volt kan denne DC motor styring fra Etang Electronic klare for kun ca 35 kr incl forsendelse fra England.

pwm DC motor controller opgivet til 400 watt

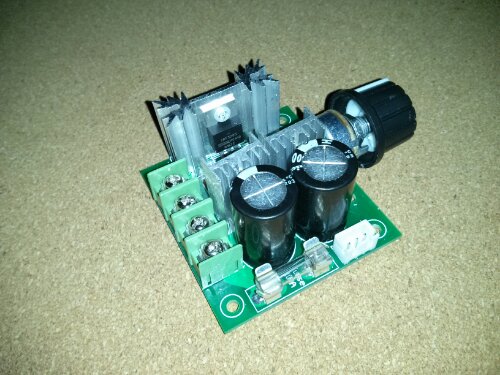

Det hvide stik nederst til højre er til at montere potmeteret hvis det skal flyttes væk fra printe, som feks. til en regulere en motor på en DIY elcykel

Specifikationer for DC motor styring

  • Kontrollere hastigheden af en DC-motor med denne styreenhed.
  • Høj effektivitet, højt moment, lav varme genererer.
  • Med beskyttelse mod omvendt polaritet
  • Arbejds Spænding: DC 12V – DC 40V.
  • Kontrol  af effekter fra 0,01 til 400W.
  • Standby forbrug: 0.02 A (Standby).
  • PWM Duty Cycle: 10% -100%.
  • PWM Frekvens: 13 KHz.
  • Størrelse: 6cm x 7,5 cm x 2,8 cm
  • Vægt: 70g

Har kikket lidt på elektronikken. Det er meget enkelt lavet, en standard 555 timer kreds der styret en enkelt irf3205 mosfet, og udgangen er flankeret af en schottky diode der formentligt beskytter mosfet. Ligner meget den DC motor styring jeg selv lavede på et tidspunkt.

irf3205 datablad, mosfetten kan klare 110 ampere og maks 55 volt. Den har en ron modstand på 8 mohm. En voldsom effekt til dette lille to220 hus.

schottky er en stps20100ct der kan klare 100 volt maks, og 10 ampere i opstillingen (2 x10 hvis begge dioder bruges), samt 200 ampere peak, det er nok denne schootky der vil sætte grænsen på de 400 watt ved 40 volt. Der ligger ca. 0,7 volt over den, så den vil blive varm.

Vil prøve at lade denne motostyring trække en DC elmotor på 800 watt der sidder på en lille eldrevet transportvogn, hvor der ingen motor styring er nu, kun on/off knapper med to stillinger, 12 volt eller 24 volt. (der sidder to stk blyakkumulatorer i den.

I setup’et er der 24 volt og et træk på maks 800 watt, mere end motor styring er specificeret til, men jeg antager at motor styring kan klare 400 watt ved 40 volt = 10 ampere, tænker så at ved 24 volt, mon ikke jeg kan presse en 25 ampere ud af den ? schootky brænder nok af, men den kan skiftes til en stærkere, og tænker i en stor køleplade med blæser til mosfet.
