Elmåler

Elmåler med datalogger og web adgang med openenergymonitor projektet. For at reducere ens elforbrug og spare el er det en god ide at overvåge ens elforbrugere og identificere hvor der bedst kan sættes ind med ny investeringer eller simple besparelser som tænd og sluk ure.

Openenergymonitor projektet er et virkeligt gennemarbejdet open source projekt  med selvbygger kit.

elmåler-og-homeautomation-projekt

Sensorer sender forbrugsdata via radio data kommunikation,  direkte til en ’emonBase’ som her er en Raspberry pi med rfm12pi radiomodul.


emonTX V2 kan måle 3 faser og der er en optisk pulssensor til registrering af elmålere med LED der blinker en gang pr. 1000 watt elforbrug. Deudover har emonTX indgang til en dallas ds18b20 temperatur sensor som er brugt tidligere her på siden.

emonTX har desuden en indgang til 9 volt AC så man kan overvåge forsyningsspændingen fra elnettet.

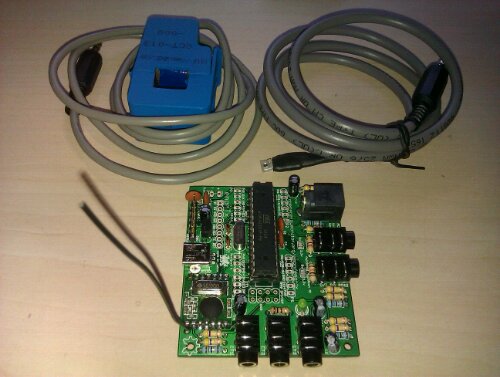

Efter at emonTX printet er monteret og loddet, skal det have en firmware. Der er flere forskellige.

EmonTX v.2 har en Arduino UNO bootloader, og en atmega 328.

Arduino sketchen/firmwaren kører dog også på en arduino dueliminova, i ardunio sketch skal Uno bit bare sættes til 0 inden upload til arduino:

const int UNO = 0;



Links og ressourcer

firmware til emonTX
