nabduino compiler program i MPLAB X

Nabdunio kode skrives i ANSI C. For at koden kan oploades til nabduino devicen, skal det først compileres (oversættes) til HEX (00-FF HEX= 0-255 DECIMAL)



kompilering, build og upload af ny kode til nabduino

1. koden kompileres ved at klikke på fanen run og derefter build main project (der er et hammer icon )

2. Neden under koden står nu noget ligende:

MP2HEX 4.40, COFF to HEX File Converter
Copyright (c) 1998-2011 Microchip Technology Inc.
Errors : 0

make[2]: Leaving directory `C:/nabduino/unabto/demo/nabduino/MPLAB.X’
make[1]: Leaving directory `C:/nabduino/unabto/demo/nabduino/MPLAB.X’

BUILD SUCCESSFUL (total time: 56s)
Loading code from C:/nabduino/unabto/demo/nabduino/MPLAB.X/dist/bootloader/production/MPLAB.X.production.hex…
Loading symbols from C:/nabduino/unabto/demo/nabduino/MPLAB.X/dist/bootloader/production/MPLAB.X.production.cof…
Loading completed

3. HEX filen findes i mappen: C:\nabduino\unabto\demo\nabduino\MPLAB.X\dist\bootloader\production filen hedder MPLAB.X.production.hex

nabduino hex file efter compilering

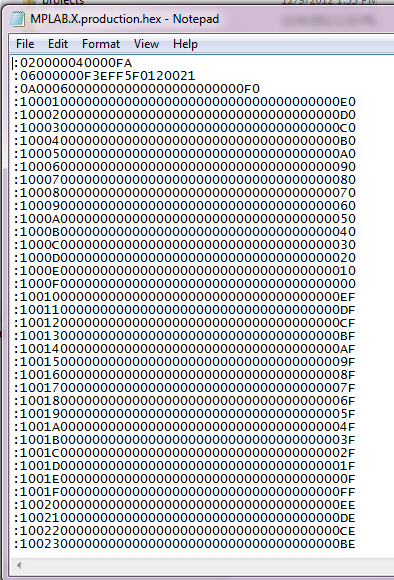

en compileret hex fil åbnet med notepad

4. HEX filen sendes til nabduino med NabtoUpdater.exe. Det gøres ved at droppe hex filen med stifinder direkte oveni iconet til nabtoupdater

5. der kommer en windows firewall error hvis firewall er enabled i windows, der klikkes bare allow

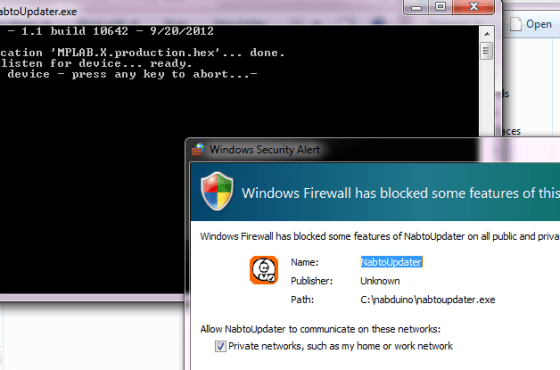

nabtoupdater firewall allow



6. Tryk på RESET på nabduino’en og Herefter kører nabtoupdater et stykke tid

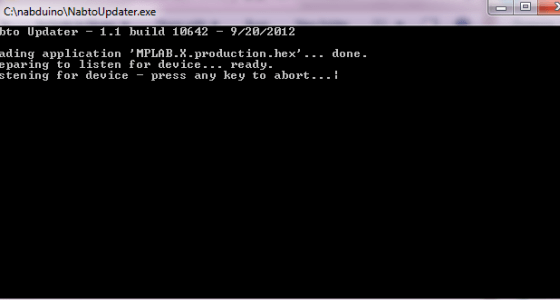

nabtoupdater sender nu hex fil til nabduino

7. Når HEX filen er oploaded succes fyldt vises ‘device programmed succesfully’, afprøv nu om det virker 😉

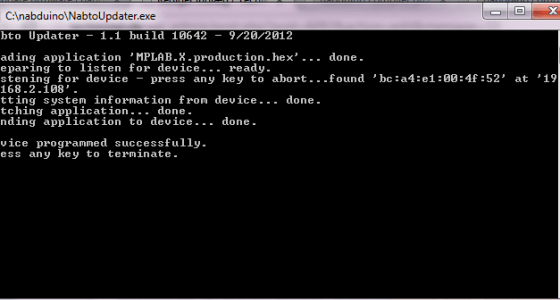

nabduino programmeret med succes
