Inverter 12V DC til 230 Volt AC V.08 med arduino

NEWS: Opdatering 21/6-2013 version 1.1 af inverter her : In-Duino-delSol-08b v1.1

(eagle PCB files for v.1.1 inverter)

Dette indlæg indeholder et diagram og print layout til en tidligere vist inverter med arduino. Diagram og print er version In-Duino-DelSol-08b og er et beta printlayout, 80% autoroutet med eagle pcb og freeware.

Desuden er der embedded den originale version af koden der kører på In-Duino-DelSol-08b nederst i indlægget. Husk at ændre til 50 hz. (tilpasset kode kommer online senere)

PAS PÅ, her er tale om 230 volt AC ud og det er på eget ansvar hvis du bygger denne inverter.

Denne inverter er ikke CE godkendt, og man skal være elinstallatør for at må makke med 230 volt direkte !

Stød kan være dødelige og techmind frasiger sig ethvert ansvar for stød, brand og andet forrusaget af eksperimenter med diagram vist i dette indlæg !




I videoen herover kan du se inverteren køre på 12 volt DC ind og giver ca. 276 volt AC ud i ubelastet tilstand.

arduino inverter inverter 12 volt til 230 volt med arduino 2013-06-09 15.39.58

In-Duino-DelSol-08b prototype

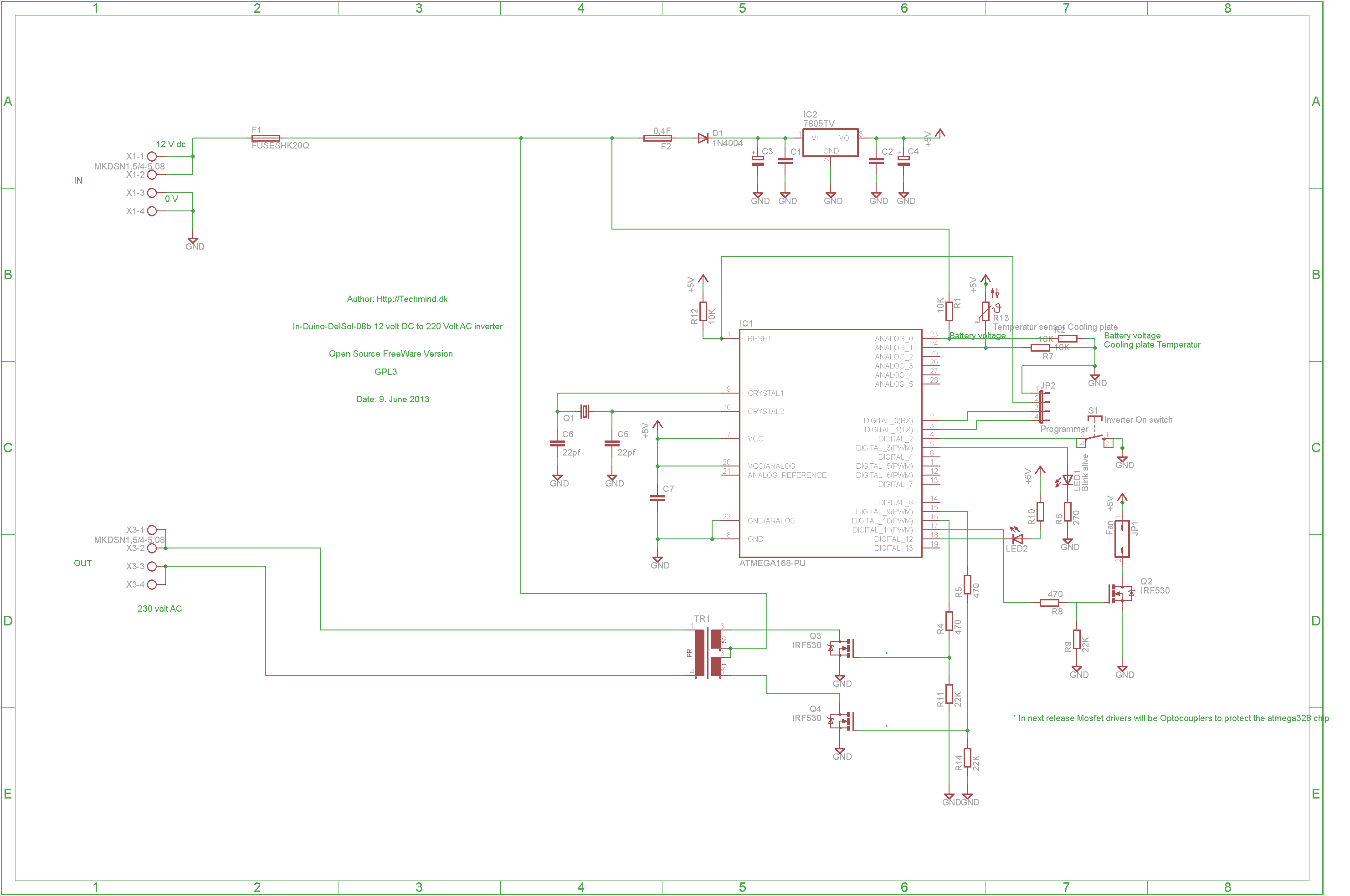

power inverter med arduino diagram

Diagram til Inverter med arduino

In-Duino-DelSol-08b-PCB-Component-Placement

Komponent placering

In-Duino-DelSol-08b-PCB-BL

Lodde siden

In-Duino-DelSol-08b-PCB-TL

Komponent siden



Download Arduino sketch for Inverter v0.8b, schematic og pcb filer til eagle:

Arduino sketch:

Download Eagle schematic og pcb filer:

Den originale version af kode til inverter er til 60 hz

HUSK den kører 60 hz, og skal ændres til 50 hz før brug

[sociallocker id=”6971″] [/sociallocker]

eagle PCB file for inverter with arduino

6 thoughts on “Inverter 12V DC til 230 Volt AC V.08 med arduino

  • Pingback: Techmind

  • Pingback: An Arduino power inverter

  • 23. juni 2013 kl. 21:58
    Permalink

    It would be interesting to see an oscilloscope view of the output waveform.

    Besvar
    • 24. juni 2013 kl. 15:50
      Permalink

      Next time i work with the inverter i will make a image of the output 😉

      Besvar
  • 18. april 2015 kl. 10:12
    Permalink

    Very nice please carry on, what I do for 1000 watts?

    Besvar
    • 19. april 2015 kl. 05:15
      Permalink

      For 1000 watt, You need a big transformer, thick Aires on the board, and some heavy MOSFETs also. I don’t think this circuit is the best choose for so high power
