Ftdi til programmering af nanino og arduino med arduinos ide

Herunder vises hvordan tre forskellige typer FTDI adaptorer tilsluttes til nanino.


Denne version af FTDI er er FT232RL hvor DTR skal tilsluttes reset benet på nanino (atmega328/atmega168)

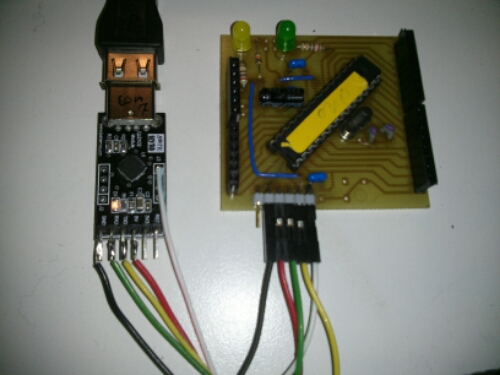

Denne version er med en silicon labs cp210x usb to uart bridge


Denne version har umiddelbart samme ftdi chip som den første, men her er det RTS der skal tilsluttes reset benet på nanino. Formenligt en fejl i silketrykket på printet

Drivere

Driver FTDI chip

Silicon labs cp210x driver
