Elforbrug
For et lave en el måler med arduino og kommer igang med at spare el, kan man bruge openenergymonitor projektets emonTXshield til arduino. elforbrug overvåges og logges med adgang til elmåler via webbrowser.

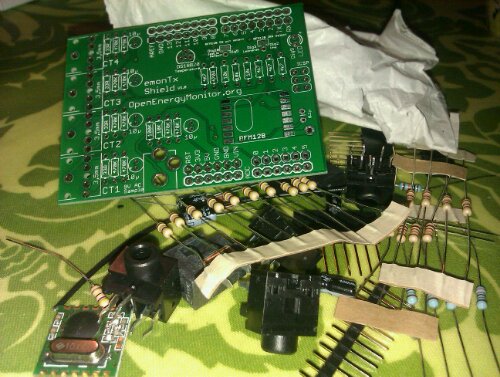

Arduino emonTXshield kommer som kit og der er lagt op til lidt go gammeldags nørd hygge med leadede komponenter.
Alt hvad der skal bruges incl. rfm12 radio modul til 868 Mhz medfølger for ca 150 kr.

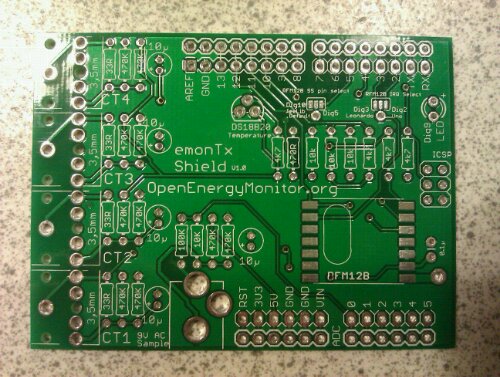

openenergymonitor projektet baserer deres printfremstilling på blyfri print der ikke belaster miljøet så meget som almindelige print. Iøvrigt print af god kvalitet og med god lodbarhed.

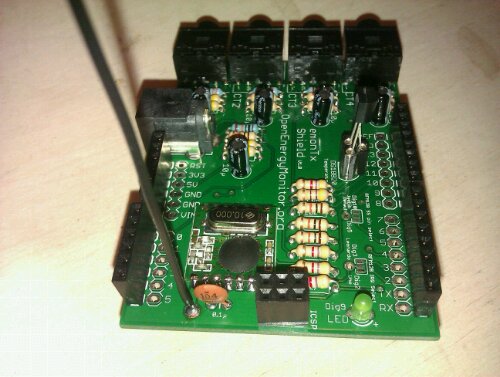

Herover ses det færdigt monterede arduino shield: emonTXshield.

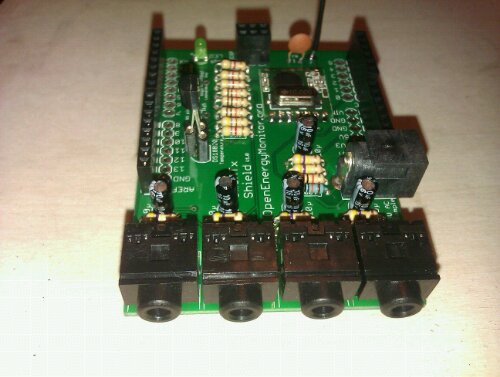

Det har indgang til fire stk. CT trafoer der klipses omkring fasen, altså en lovlig ikke invasiv metode til at af læse strømforbruget.
Stik der går ud på højre side af printet er til 9 Volt AC ind, så net spænding kan overvåges, og data fra denne indgå i effekt beregningen. PS: skal være tilsluttet, ellers kommer der ingen ‘value’ (eller meget lav) i emonBase
På Billedet herover ses radio modulet nederst t.v.
Dallas ds18b20 temperatur sensor ses stikke op Ca. midt for til højre i et to92 hus.
Sketch til arduino der kan måle på alle 4 CT strømsensor indgange
emonTXshield er har sat til node 11 (har en emonTX V.2 der kører som node 10) gruppen er 210 som anbefalet af openenergymonitor projekt folkene.
Her ses de tre CT trafoer til måling af tre forskellige forbrugere, eller alternativt samlet forbrug på 3 faser (kraft)
Når arduino dueliminova bruges med emonTX shield, skal der ‘luses’ som vist på billedet her under:
I huset er der en seperat fase til stikkontakter og en til lys
Her ses arduino med emonTXshield oven på eltavlen som den er tilsluttet.
Fin beskrivelse.
Hvor har du købt trafoerne?
Og har du en idé om hvor præcis målingerne med trafoerne er?
Mvh Paw
trafoerne har jeg fra openenergy: http://openenergymonitor.org/emon/buildingblocks/report-yhdc-sct-013-000-current-transformer
Du kan se data om nøjagtigheden på siden også. Der er dog flere ting der spiller ind: A/D konverteren i processoren, måle metode/software og selve trafoen
I forhold til måling af 3-faset strøm, så skal du vel have 3 emonTX’er? så vidt jeg kan forstå på denne beskrivelse af 3-faset strømmåling?
http://openenergymonitor.org/emon/node/5512
og
http://openenergymonitor.org/emon/buildingblocks/3-phase-power
mvh
Andreas
jo du har ret, der skal bruges tre stk. emontx
