Hvis man gerne vil browse alle ens footprints kan det gøres fra PCB editor:

  • Vælg Place -> manually
  • Vælger advanced settings fanebladet
  • Sæt flueben i library og skift tilbage til fanebladet placementlist
  • I drop down menuen vælges Package symbols, der vælges footprints et efter et, disse ses til højre for dropdown.


Hvis der ikke kommer noget preview frem til højre for dropdown menu, skal quickview opdateres.

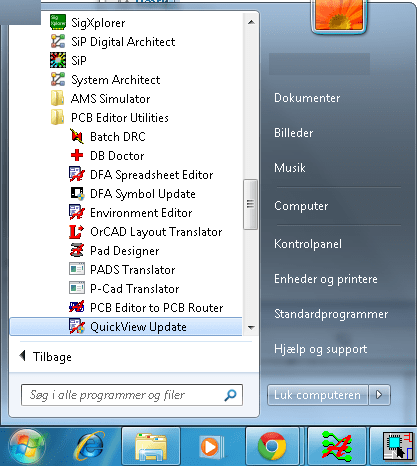

Quickview opdateres med:  start -> alle programmer -> cadence -> release 16.5 -> PCB Editor Utilities -> QuickView Update

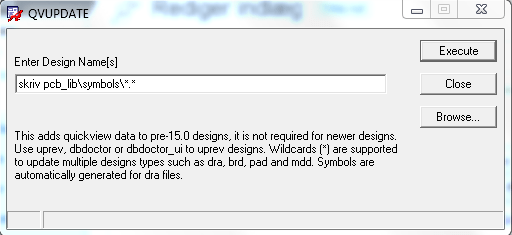

Hvis  symbols dir er pcb_lib\symbols, så skriv pcb_lib\symbols\*.* i quickview update og kør
